SD8525H同步整流控制芯片
所屬分類：SLAN/士蘭微
品牌：士蘭微
型號：SD8525H
封裝：SOP-8
功率：12V3A
電流：3A
型號：SD8525H
封裝：SOP-8
功率：12V3A
電流：3A
訂購熱線：0755-23087599
SD8525H描述：
SD8525H是一款內置MOS的高性能,快速關斷的同步整流控制芯片。在高性能隔離型電源拓?fù)鋺?yīng)用中替代肖特基二極管,以提髙系統效率。可配合原邊芯片工作在CCM、DCM、QR多種工作模式�！ �
SD8525H采用內置VCC供電技術,集成高壓供電和輸出供電兩種供電方式。內置斜率檢測功能,防止在諧振階段的誤導通。同時兼容高側端應用和低側端應用。
SD8525H采用SOP8貼片封裝。
SD8525H主要特點：
◆內置100V,10mΩ高性能MOS
◆兼容高側端和低側端同步整流應用
◆兼容DCM,CCM,QR多種應用模式
◆斜率檢測功能,防止在諧振階段的誤導通
◆內置高壓端VCC供電和輸出端VCC供電技術
◆250μA低待機電流
◆SOP8封裝
管腳排列圖：
管腳說明：
如果需要SD8525H同步整流控制芯片12V3A適配器方案詳細手冊或原理圖，電源輸入輸出規格，BOM 表和變壓器參數等詳細資料的，請向我們申請。
| 管腳號 | 管腳名稱 | I/O | 功能描述 |
| 1,2 | VSS | G | 芯片地和功率MOS管源端 |
| 3 | VCC | P | 芯片電源 |
| 4 | VO | I | 輸出供電端 |
| 5 | VD | I | 漏端電壓檢測端 |
| 6,7,8 | DRAIN | I | 功率MOS管漏端 |
SD8525H典型應用圖

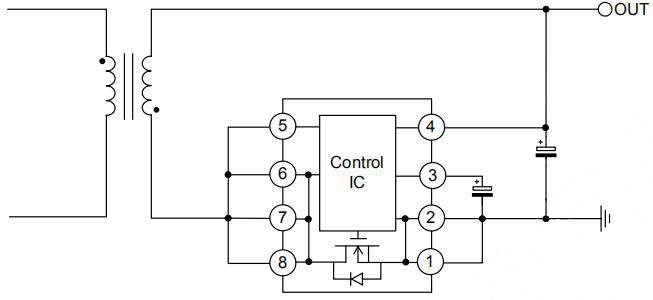

低側端應用:

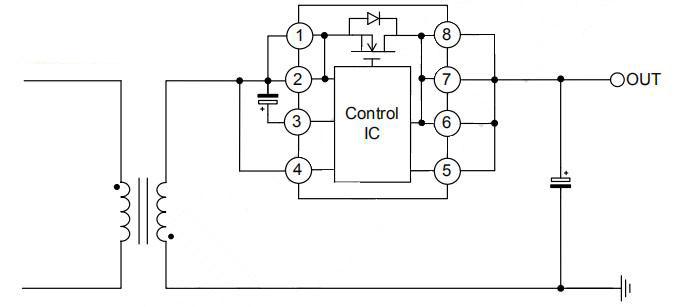

高側端應用:
應用領域：
◆充電器
◆適配器
