12V3.0A同步整流六級能效電源適配器應用方案
字號：T|T
隨著DoE 六級能效及CoC V5 Tier 2的實施，同步整流取代肖特基已成為大勢所趨，PN8308因外圍精簡、EMC性能卓越、支持任意工作模式、貼片封裝并無需散熱片，被廣泛應用于12V2A-12V3A六級能效適配器，下面跟隨驪微電子一起了解下基于PN8275+PN8308H的12V3A六級能效 36W適配器應用方案。

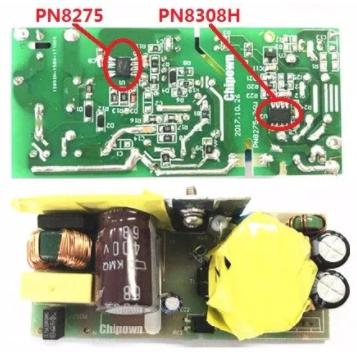

PN8275+PN8308H方案概述：
PCBA尺寸：39.0mm*86.0mm
輸入電壓：90~265Vac全電壓
輸出功率：36W(Typical)
平均效率：≥88.3%(滿足CoC V5 Tier2六級能效要求)
待機功耗：<50mW(Vin=265Vac)
輸入欠壓保護、輸入過壓保護、輸出過壓保護，輸出過流保護等
12V3.0A六級能效36W適配器方案技術挑戰：
如何實現低待機功耗？PN8275內置850V 高壓?jiǎn)?dòng)及放電模塊，265Vac輕松實現50mW待機功耗！
如何提高轉換效率？PN8308H內置80V/10mΩ 智能功率MOSFET，115Vac/230Vac平均效率大于92%�。骸 �
如何簡化EMC設計？PN8275內置X電容放電模塊，可通過增大X電容簡化傳導設計；PN8308H采用獨特電流跟蹤技術降低SR開關尖峰電壓，改善輻射3dB以上！
PN8275是一款集成了高壓?jiǎn)?dòng)的電流模式的開關電源芯片，通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術和X電容放電功能實現了超低的待機功耗、全電壓范圍下的最佳效率，使得系統效率可以滿足6級能效的標準，并符合IEC 62368-1:2014標準要求，提供了全面保護功能包括輸入市電欠壓保護、市電過壓保護、輸出過壓保護、OTP、OCP、次級整流管短路保護等。
PN8308H包括DCM/CCM模式同步整流控制器及80V/10mΩ智能功率MOSFET，用于在9-20V的反激系統中替代次級整流肖特基二極管。PN8308H外圍精簡，采用獨特電流跟蹤技術，可在50ns內快速關斷，改善系統EMI特性，徹底避免直通損壞并降低SR開關尖峰電壓。

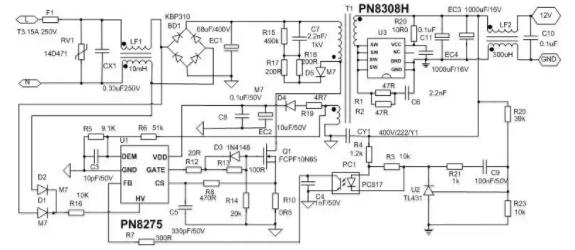

36W電源適配器方案典型應用圖：
PN8275+PN8308H方案亮點：
- 輸出規格：12V/3A
- 內置 850V 高壓模塊實現 X 放電功能
- HV 腳可實現精確市電異常保護：OVP、Brown in/out
- 高壓?jiǎn)?dòng)+多工作模式+同步整流技術，滿足 CoC V5 Tier 2、
驪微電子芯朋微一級代理商專注于電源方案設計開發，具有8年以上電源方案設計經驗，在充電器和適配器領域具備比較完整功率段的AC/DC電源芯片，產品覆蓋5-100W以內各類電源產品，并提供高性價比、性能優異、品質穩定的系統參考設計方案，如需12V3.0A六級能效36W適配器應用方案的詳細資料，可向驪微電子申請。>>>
