CR5534是一款采用700V高壓漏極啟動，內置高壓功率 MOSFET，具有優化的圖騰驅動電路以及電流模式PWM控制器，適用于待機功耗<25mW的小功率AC/DC電源適配器、充電器電源。


　　

　　CR5534主要特點　　

　　■ 700V高壓?jiǎn)��?dòng)　　

　　■ 待機<30mW　　

　　■ 效率均衡技術、滿足能效六級標準　　

　　■ 集成600V MOSFET　　

　　■ 內置65kHz固定PWM頻率　　

　　■ 內置軟啟動技術降低開機MOSFET功率管漏源電壓應力　　

　　■ 頻率抖動技術改善了EMI特性　　

　　■ 工作無音頻噪音　　

　　■ 過壓保護(OVP)鎖存　　

　　■ 過載保護(OLP)和過溫保護(OTP)自動恢復　　

　　■ 內置同步斜坡補償增強環路穩定性　　

　　■ 內置前沿消隱(LEB)　　

　　■ 內置動態峰值電流補償功能，在輸入　　

　　■ 85V~264V的寬電壓下可實現恒定最大輸出功率　　

　　■ 輸入電壓欠壓保護功能　　

　　■ 4000V HBM ESD能力　　

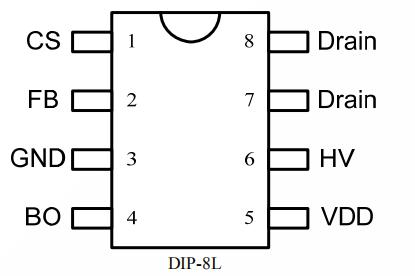

　　■ DIP-8L 綠色封裝


　　

　　CR5534在重載或中等負載時，工作在PWM模式,頻率為65KHz。當負載逐漸減小時，振蕩器的工作頦率逐漸降低，最后穩定在22KHz左右。在空載和輕載時，電路采用間歇模式，有效的降低了待機功耗。


　　

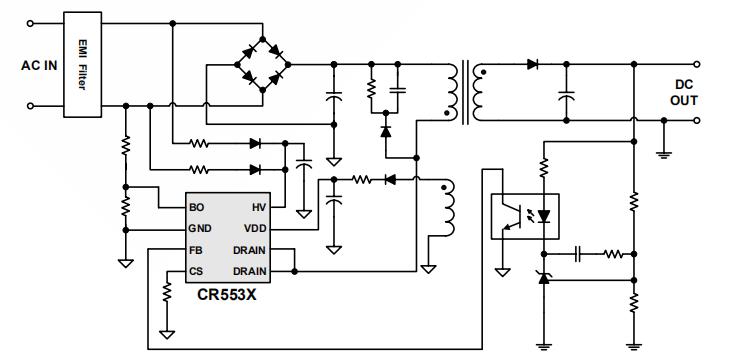

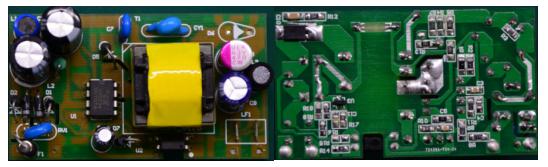

　　CR5534采用DIP封裝內置了多種保護功能，適用于15W 以內的全電壓范圍離線開關電源，在應用中CR5534可兼容代換ob5224，更多CR5534替換ob5224芯片方案手冊、BOM表、測試數據等應用資料請向驪微電子申請。>>
