開關電源可以依據負載進行自動調整，由開關部分和控制部分的組成。開關部分是完成電壓變換的主要部分，包括開關管，同步管，電感，電容等元器件；而控制部分則是在比較輸出的反饋電壓和參考電壓之后，經過信號轉換和處理后輸出來調整開關管占空比，從而穩定輸出電壓，開關電源芯片控制開關的導通與關斷，并依據電容和電感的能量存儲特性，將能量從輸入傳送到輸出，并使輸出電壓穩定的一種電源。

　　

　　隔離式DC-DC轉換器它能夠提供電流隔離，抵抗噪聲和提高安全性。隔離式DC-DC轉換器常采用變壓器或光耦合器來實現輸入輸出的電氣隔離，下面跟隨驪微電子小編看下開關電源芯片正激式與反擊式的區別。

　　

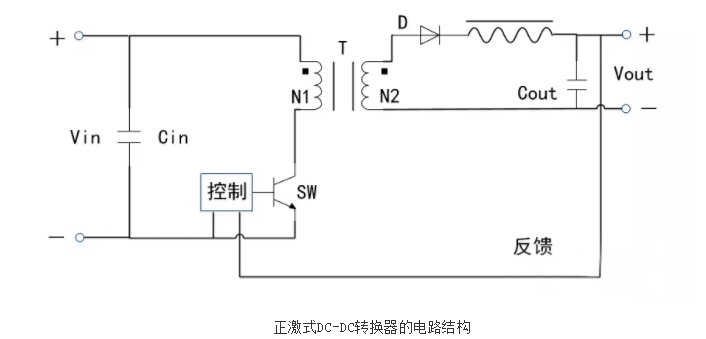

　　正激式轉換器在降壓型DC-DC轉換器的基礎之上添加變壓器而形成，具體電路結構如下圖所示。

　　

　　正激式轉換器的電路結構比較簡單，通過變壓器實現了對輸入輸出電壓的隔離，可實現多路輸出，可應用在中小功率的變換場合。

　　

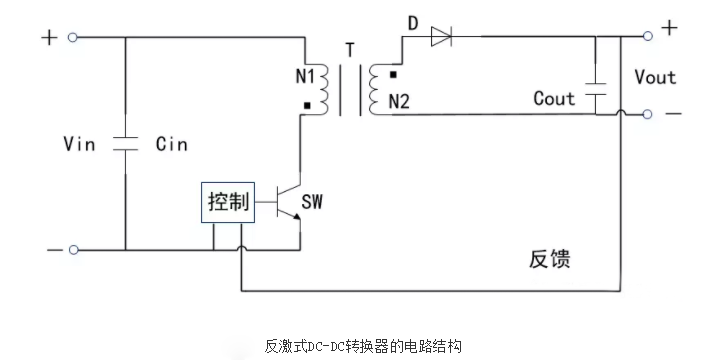

　　反激式DC-DC轉換器的電路結構，其廣泛應用于低功率，高輸入電壓的應用場合，調節能力比正激式轉換器弱，通常工作于非連續傳導模式。

　　

　　那么開關電源芯片正激式與反擊式的區別又是什么呢？

　　

　　從結構來說，正激式變壓器要求較大的電感量，同時不需要為變壓器開氣隙。開關管關斷時，正激式靠電感和續流二極管維持輸出，反激式靠變壓器次級釋放能量來維持輸出。所以相比于正激式，反激式電路則更是額做多路輸出，且安全性能更高。

　　

　　從工作方式來說，正激式是指當變壓器原邊開關管導通時，能量被傳送到負載，當開關管截止時，變壓器能量通過磁復位電路去磁。反激式與正激式工作方式相反，原邊開關管導通時，變壓器存儲能量，當開關管截止時，變壓器能量傳送到負載。
