隨著六級能效的實施及快速充電技術的普及，同步整流在反激變換器中得到了電源工程師們的廣泛應用，同步整流（SR）是采用通態電阻極低的功率MOSFET取代整流二極管以降低損耗的一項新技術。它能顯著提升轉換效率，并可利用其二次側的優勢改善電源指標，符合開關電源小型化、高能效、智能化的發展趨勢。

　　

　　從拓?fù)浼軜?gòu)角度，同步整流可分為High side和Low side兩大類，High side由于SR驅動電流大，SR參考地與輸出地分開，EMC較好；具有高壓自供電影響輕載轉換效率；難以監控輸出電壓等特點，Low side： SR參考GND與輸出共地，EMC稍差；輸出電壓直接供電，轉換效率高；監控輸出電壓，易改善電源指標等特點。

　　

　　從控制策略角度，同步整流可分為DCM模式和CCM模式，而CCM模式又以預測關斷和快速關斷為主導。

　　

　　DCM模式算法簡單可靠，外圍精簡，缺點：控制算法與MOSFET通態電阻相關；SR須與原邊芯片配合，僅能工作在不連續導電模式。

　　

　　CCM模式--預測關斷控制算法與MOSFET通態電阻無關，應用靈活；SR深度導通，轉換效率高，缺點：需采用電阻及積分電容提取相關信息，外圍復雜、誤差大；伏秒不平衡工況下(模式切換)有技術風險。

　　

　　CCM模式--快速關斷算法簡單可靠，外圍精簡，缺點：控制算法與MOSFET通態電阻相關；SR在t1~t2區間非深度導通，轉換效率有所降低。

　　

　　DCM同步整流控制算法的五大難題：　　

　　1、由于振鈴可能會產生負電壓，如何避免振鈴誤開通造成直通炸機？　　

　　2、關斷閥值是固定不變的嗎？如何自適應負載量和Rds(on)的溫度特性？　　

　　3、SR如何做好配角，避免損壞?　　

　　4、SR關斷點會引起反射電壓突變，如何避免影響PSR采樣？　　

　　5、由于二極管整流與SR整流的溫度特性完全相反，如何改善電壓調整率？

　　

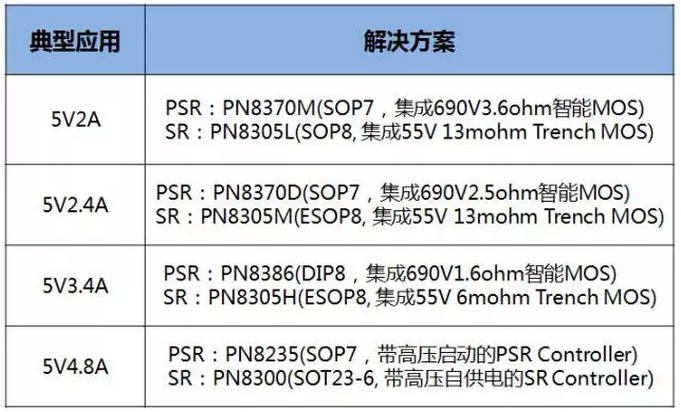

　　驪微電子代理的芯朋微電源ic PN8305系列同步整流密切配合第三代PSR產品，提供5V2A-5V4.8A解決方案，有效解決同步整流五大技術難點:PN8305系列以面積法為基礎，附加三個開通條件，有效區分振鈴，零直通炸機風險；PN8305系列正溫度補償關斷閥值，提高轉換效率及可靠性；PN8305系列以創新雙供電技術確保SR當好配角，無須外并二極管；PN8305系列RT電阻可調+第三代PSR采樣優化，避免SR與PSR采樣沖突；第三代PSR針對SR正溫度系數特性優化，改善輸出電壓調整率。
