XPD913 100W協議芯片 2A1C 三端口控制器
所屬分類：FM/富滿系列
品牌：FM/富滿
型號：XPD913系列

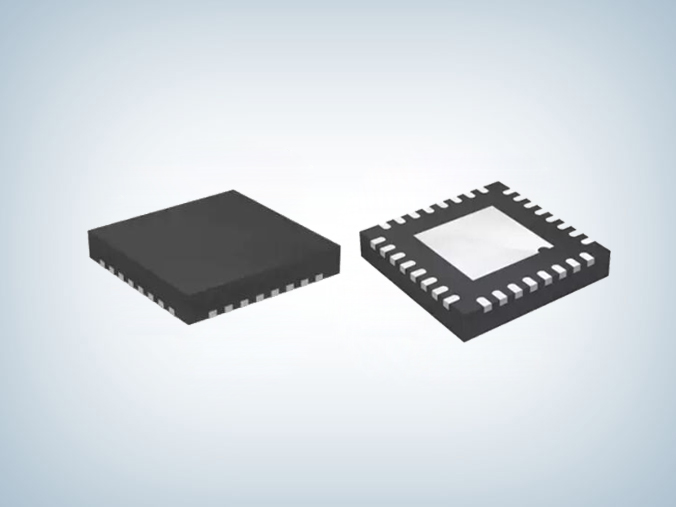

封裝：QFN32 5*5
功率：100W
電流：
型號：XPD913系列
封裝：QFN32 5*5
功率：100W
電流：
訂購熱線：0755-23087599
XPD913 采用 QFN32 5*5封裝，是一款集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、QC3.0+/3.0/2.0 快充協議、華為 FCP/SCP/HVSCP 快充協議、三星 AFC 快充協議、VOOC快充協議、MTK PE 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電規范的多功能 USB 1C2A 三端口控制器，為 AC-DC 適配器、智能排插等設備提供完整的 Type-C 和 Type-A三端口充電解決方案�！ �
XPD913集成同步開關降壓控制器，內置功率MOS。輸出電壓范圍是3.3V 到21V，能提供最大45W的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流�！ �
XPD913的輸出具有CV/CC特性，當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC模式，輸出電壓降低�！ �
XPD913 具有線補功能，隨著輸出電流的增大會相應提高輸出電壓，用以補償充電線纜內阻引起的電壓下降。
XPD913 最多支持 1C2A，當Type-C和Type-A其中一個端口接入設備時，Type-C或Type-A端口都可以實現獨立的快充功能。當Type-C和Type-A都接入設備時，XPD913的Type-A會將輸出電壓降至5V給設備供電，其中Type-C 端口仍保持快充功能。特別的，當Type-A或者 Type-C 口一直連接蘋果充電線但未接入蘋果手機時，其他口仍然有快充功能。作為充電器應用時，充電線會經常與充電器連接在一起。XPD913 完美解決了 Type-A 和 Type-C 口連接充電線應用時的快充難題�！ �
XPD913 具備非常高的可靠性。具有多種保護功能：輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路打嗝保護等。XPD913 支持二次燒錄，可實現在線升級。
XPD913芯片特性
■ 支持USB Type-A 和Type-C多口工作模式
- 獨立工作時都有快充
- C 口一直有快充
- 多口工作時，A口輸出 5V - A口或C口連接蘋果充電線但未接入蘋果手機時，其他口仍然有快充
■ 集成同步開關降壓轉換器
- C 口工作時，A口工作在DCDC 模式
- C 口不工作，單A口工作在直通模式
- C 口不工作，雙A口工作在DCDC模式
■ 支持USB Type-C協議
■ 支持USB Power Delivery（PD）3.1 以及PPS協議
- 通過 PD3.1 認證（TID：8780）
- PDO 可配置：5V，9V，12V，15V，20V
- 輸出功率高至100W
- APDO可配置：5V Prog，9V Prog，15VProg，20V Prog
■ 支持 Quick Charge 3.0+/3.0/2.0 協議
- 支持小米CHARGE TURBO 27W 協議
■ 支持華為FCP/SCP/HVSCP 協議
■ 支持三星AFC 協議
■ 支持VOOC 協議
■ 支持MTK PE 協議
■ 支持USB BC1.2 DCP
■ 支持Apple 2.4A 充電規范
■ 集成CC、CV 控制環路
■ 支持在線升級功能
■ 支持線損補償功能
■ 支持任意小電流設備
■ 多重保護、高可靠性
- 輸入過壓、欠壓保護
- 輸出過壓、過流保護
- 短路保護
- 過溫保護
- NTC
- 全引腳 ESD 4KV
■ QFN32 5*5 封裝

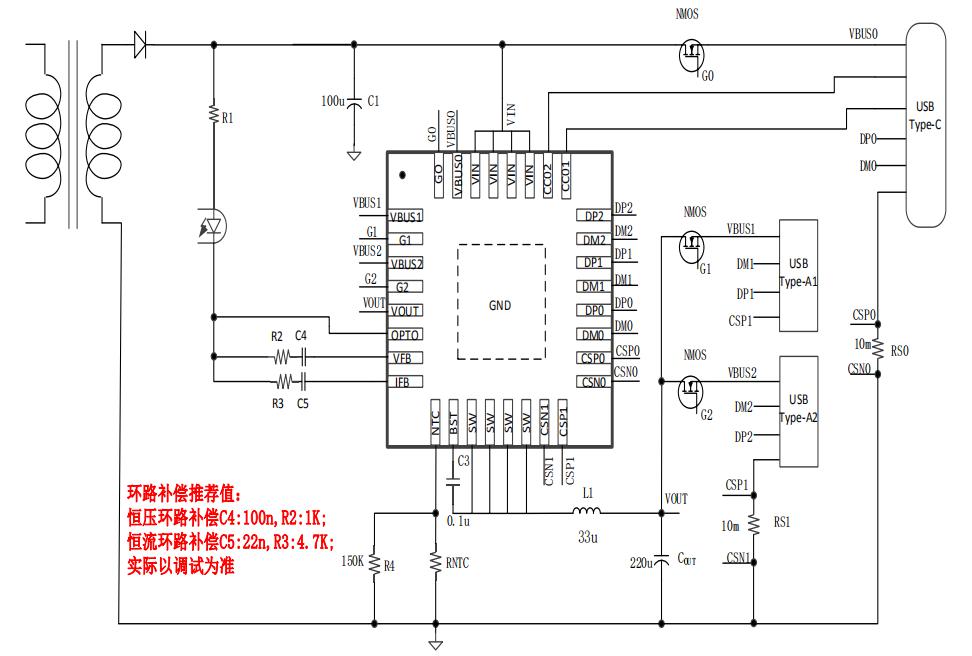

應用電路圖
應用領域
■ ACDC適配器
■ 智能排插
■ USB多口充電設備
XPD913芯片系列訂購信息
| 料號 | PDO 配置 | QC 配置 | 封裝 |
|
XPD913DPH10065TZ |
單C0高功率 PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 高功率 APDO1:3.3-16V/5A 高功率 APDO2:3.3-20V/5A 單A1/A2高功率5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 APDO1:3.3-16V/3A 低功率 APDO2:3.3-20V/3.25A 低功率 多口 C0 不工作 A 口限流 5A 低功率 多口 C0 工作 A 口限流 3A |
Class B |
QFN32 5K/盤 |
|
XPD913DH10065TZ |
單 C0 高功率 PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 單 A1/A2 高功率 5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 多口 C0 不工作 A 口限流 5A 低功率 多口 C0 工作 A 口限流 3A |
Class B |
|
|
XPD913DPG6545LX |
單 C0 高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-21V/3A 單 A1/A2 高功率 5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 APDO1:3.3-11V/3A 低功率 APDO2:3.3-21V/2.25A 低功率 多口 C0 不工作 A 口限流 4A 低功率 多口 C0 工作 A 口限流 2A |
Class B |
|
| XPD913DF3520IT |
單 C0 高功率 PDO:5V/3A, 9V/3A,12V/2.92A,15V/2.33A,20V/1.75A 單 A1/A2 高功率 5V/3A,9V/3A,12V/2.25A,20V/1.35A 低功率 PDO: 5V/3A,9V/2.22A,12V/1.67A 低功率 多口 C0 不工作 A 口限流 3A 低功率 多口 C0 工作 A 口限流 1A |
Class B |
|
| XPD913DE3520TIT |
單 C0 高功率 PDO:5V/3A, 9V/3A,12V/2.92A,15V/2.33A,20V/1.75A 單 A1/A2 高功率 5V/3A,9V/3A,12V/2.25A,20V/1.35A 低功率 PDO: 5V/2.4A,9V/2.22A,12V/1.67A 低功率 多口 C0 不工作 A 口限流 3A 低功率 多口 C0 工作 A 口限流 1A |
Class B |
|
| 可定制 | 根據客戶需求定制 |
XPD913 100W協議芯片是集成同步降壓USB三端口控制器，單顆芯片XPD913便可實現1C2A模式，DCDC自動工作在直通模式，效率最大化，三個端口1C2A獨立工作時都有快充，C口一直有快充，最高支持PD3.1 100W配置，廣泛應用于100W和100W以內2A1C和1A1C市場，更多XPD913芯片系列規格書及相關應用資料請向我們申請。>>
