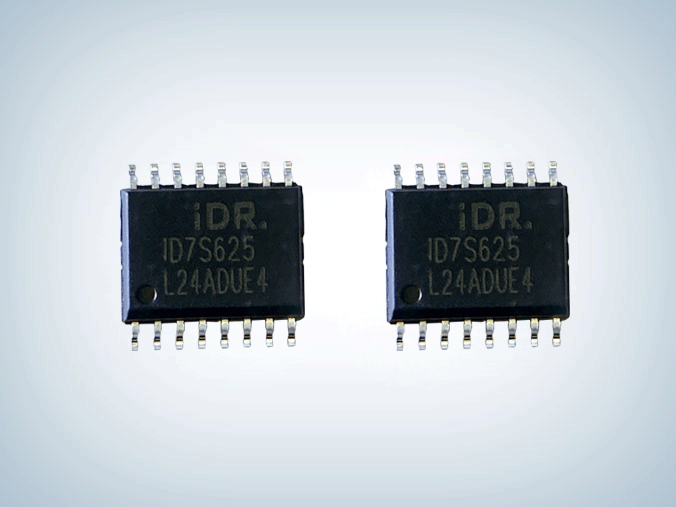

ID7S625 600V高壓逆變器驅動芯片
所屬分類：芯朋電機驅動芯片
品牌：芯朋微/安趨
型號：ID7S625SBC-R1
封裝：SOW16
功率：600V
電流：2.5A
型號：ID7S625SBC-R1
封裝：SOW16
功率：600V
電流：2.5A
訂購熱線：0755-23087599
ID7S625高壓逆變器驅動芯片其浮地通道能工作在60OV的高壓下，可用于驅動一個N溝道功率MOSFE或IGBT半橋拓?fù)浣Y(jié)構。是一款基于P襯底、P外延的高壓、高速功率的MOSFET和IGBT柵極驅動器。具有獨立的高低側輸出通道。輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3V，具有大電流輸出能力。芯片內置的延時匹配功能可以為更好的適配高頻應用。
id7s625驅動芯片特性
■ 高側浮動偏移電壓600V
■ 輸入邏輯兼容3.3V/5V/15V
■ 自舉工作的浮地通道
■ 芯片工作電壓范圍10V一20V
■ 所有通道均具有欠壓保護功能(UVLO)
■ 輸出電流能力2.5A
■ 所有通道均有延時匹配功能

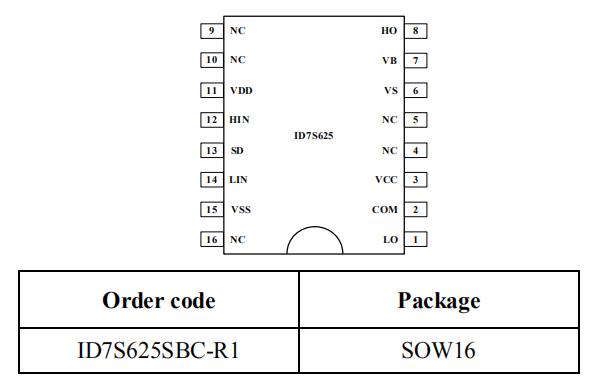

id7s625芯片引腳圖

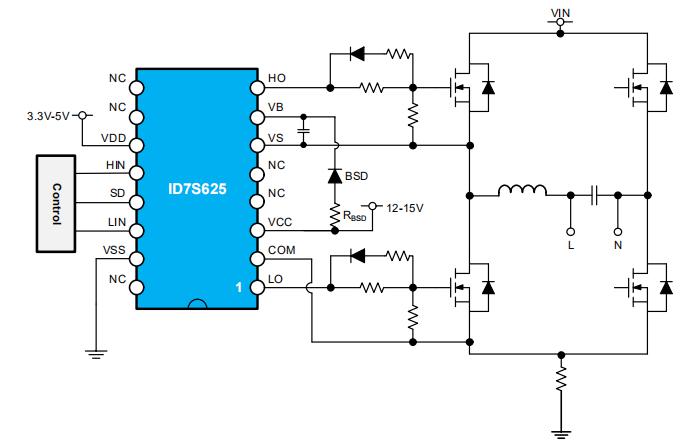

ID7S625芯片電路圖
備注：
1、IGBT的Vcc電源電壓應為15V，MOEFET的則為I2V至15V
2、柵極和電源設備之間的下拉電阻器，值為10kQ
3、驅動電路的開通關斷通道應獨立，電陽值根據功率器件而定
4、Vcc和自舉二極管之間的電阻，避免VBS dv/dt
應用領域
■ DCDC轉換器
■ 功率MOSFET和IGBT驅動
■ DC/AC轉換器
ID7S625高壓逆變器驅動芯片具有欠壓保護，超低的 VDD 工作電壓，10-20V 寬范圍工作電壓范圍，穩健的 dV/dt 能力、VS 負偏壓能力，是高壓高低側柵極驅動芯片�？杉嫒萏娲鷌r2110驅動芯片，典型應用于逆變器、DCDC 變換器等領域。
