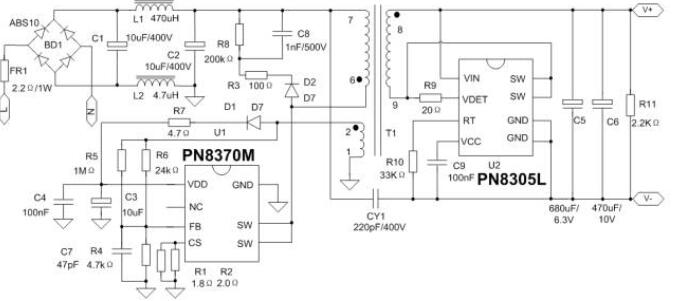

PN8370M+PN8305L 六級能效小體積開關電源5v2a方案，該5v2a電源方案擁有低待機、高效率、小體積、高可靠性等優點。

　　

　　PN8370M集成超低待機功耗準諧振原邊控制器及690V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。

　　

　　PN8305L包括同步整流控制器及N型功率MOSFET，用于在高性能反激系統中替代次級整流肖特基二極管。PN8305L內置13 mohm 55V Trench MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。


　　

　　PN8370M+PN8305L 5v2a充電芯片方案特性：　　

　　PCBA尺寸：42.0mm*31.6mm*13mm板上高度(小體積)　　

　　輸入電壓：90~265Vac全電壓　　

　　輸出功率：10W

　　平均效率：＞78.7％，滿足六級能效要求(高效率)　　

　　待機功耗：＜50mW，Vin=264Vac(低待機)　　

　　PN8305L雙供電全工作狀態無直通風險(高可靠性)擁有輸出短路保護，輸出過流保護，輸出欠壓保護(PCB端3.1V以下，VDD過壓保護，F(xiàn)B分壓電阻開路短路保護，以及電流檢測電阻Rcs開短路保護，過溫保護(保護功能齊全)
