QX5241產品描述：
QX5241是一款降壓型的高精度高亮yle="font-size: 12px;">度LED恒流驅動控制器
QX5241通過一個外接電阻設定輸出電流，最大輸出電流可達2.5A；電流檢測精度最高可達±1%；外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過DIM引腳實現輝度控制功能。系統采用電感電流滯環控制方式，對負載瞬變具有非�？斓捻憫�(yīng)，對輸入電壓具有高的抑制比其電感電流紋波為20%，且最高工作頻率可1MHz。
QX5241特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5V到36V；而工作溫度范圍從-20oC到85oC。
QX5241特別內置了一個LDO，其輸出電壓為5V，最大可提供5mA電流輸出。

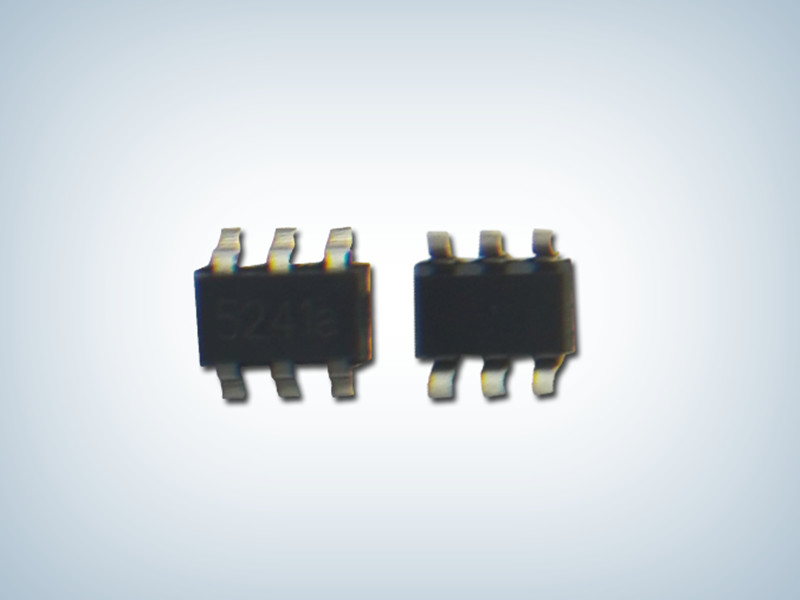

QX5241采用小的SOT23-6封裝。
QX5241產品特點：
最大輸出電流：2.5A;
高效率：96%;
高端電流檢測;
最大輝度控制頻率：5KHz;
滯環控制，無需補償;
最高工作頻率：1MHz;
電流精度：最高可達±1%;
寬輸入電壓：5.5V~36V;
最高輸出功率： 25W;
5V，5mA片上穩壓器;

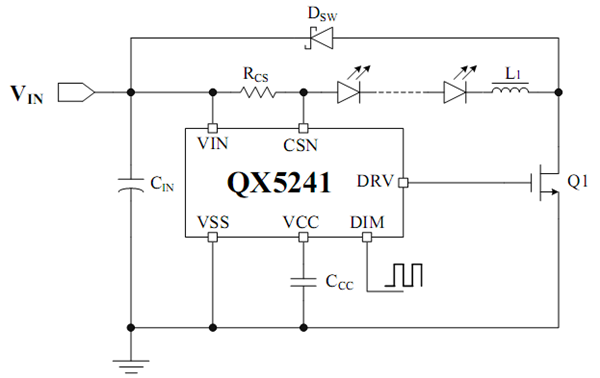

典型應用圖
典型應用圖
